电子地磅有哪些地方需要用线连接呢？

发布日期：2020-07-04 作者：点击：

电子地磅有哪些地方需要用线连接呢？地磅接线范围有这3种连接形式：

①、称重传感器与接线盒之间线的连接

②、接线盒与称重显示仪表之间线的连接

③、称重显示仪表与打印机、大屏幕显示器、计算机等设备之间线的连接

一、称重传感器与接线盒

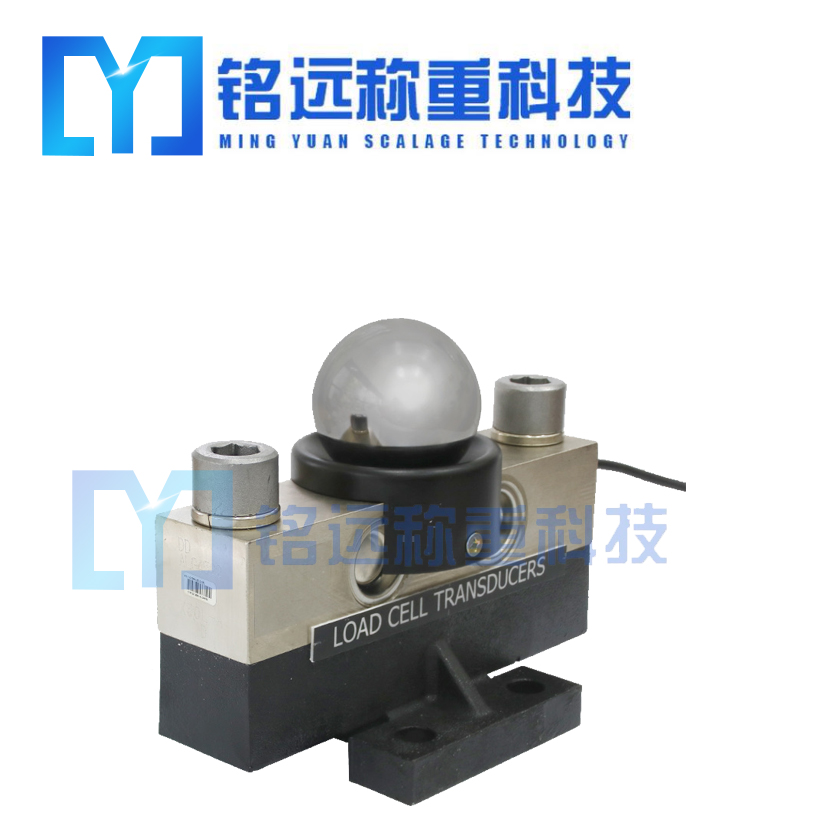

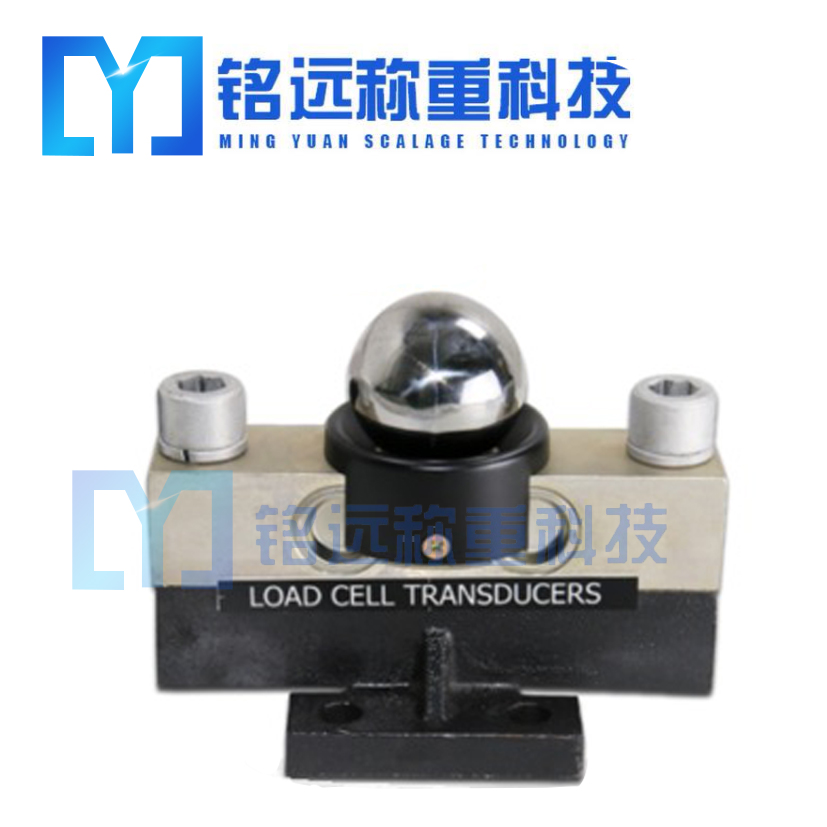

称重传感器

要根据说明书来接，不同厂家做出的传感器线色不同，四根分别是正负激励和正负信号。一般传感器线的颜色分为红黑，绿白。红黑绿白：红白绿兰等分标表示V+、V-、S+、S- 对应依次接到接线盒上即可。要根据秤台的结构，分布，依次接入接线盒的1，2，3，4，5，6，7，8 并标号。这样方便检修。

一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。SEN+和SEN-是补偿线路电阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。

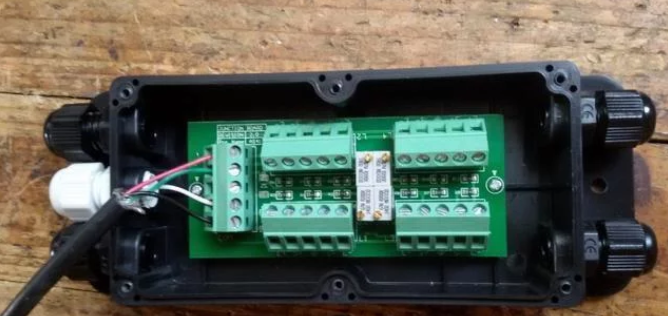

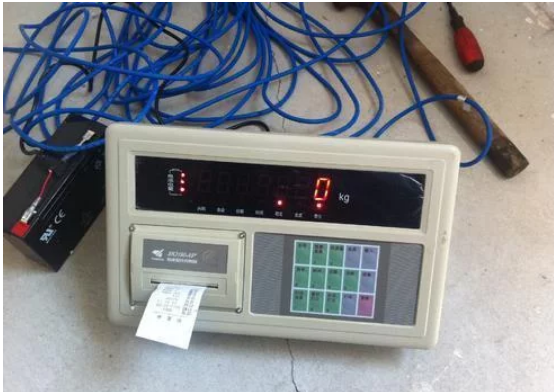

二、接线盒与称重显示仪表

传感器与接线盒的连接距离一般≤10m。传感器接线盒与仪表的连接距离一般≤30m．连接电缆的线径一般取∮0.15×16以上，使用∮0．15×16的线径，连接距离≤20m,若连接距离≥20m，应使用∮0.15× 28的线径，可确保系统可靠工作。仪表信号的反馈端空闲。使用四芯屏蔽电缆，未将+E与+s、一E与S连接。

这里有3点需要注意：

a.接线盒内的输入、输出线接好后，要拧紧、拧牢并密封接头，放上干燥剂、做好防潮工作，然后才能固定接线盒盒盖；

b.对不同的称重传感器，要根据不同的色标区分输入、反馈、输出，一定不要搞错；

c.对不同的称重显示仪表，使用的称重显示插座、插头形式不一样，接法更不一样，也不要搞错。
